Направление -
под вашим контролем.
МИНИК - компактная поворотка для антенны с управлением по азимуту.
Заказать
  • 360°
    Диапазон по азимуту
    от −180° до +180°
  • ≈1,5 кг
    Масса выносной части
    компактный формат
  • до 5 кг
    Статическая нагрузка
    без учёта ветра
  • Разъем RJ-45
    Быстрая обжимка кабеля на месте

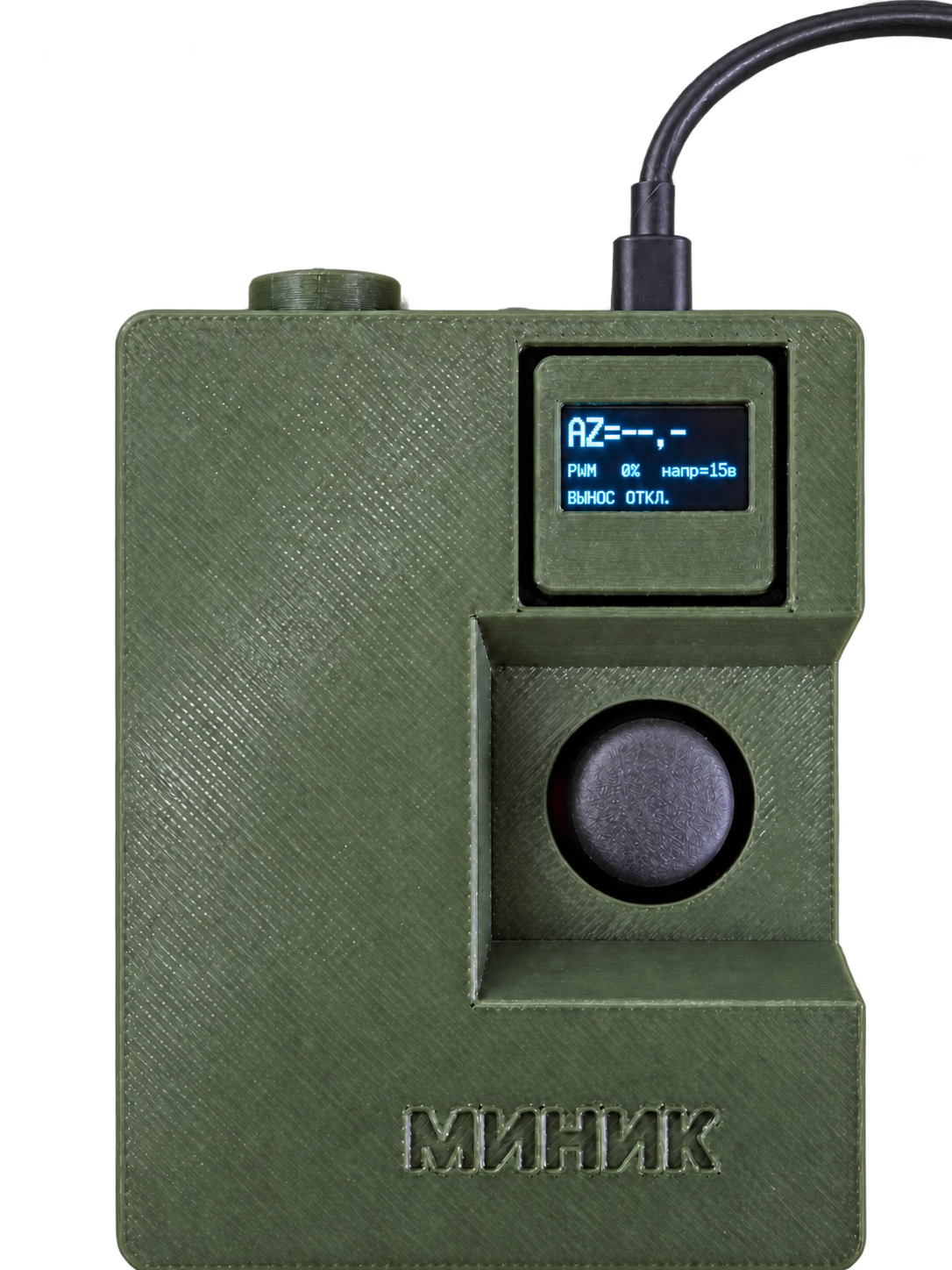

Пульт миника

Нужное направление.
Одним движением.

Отклоните джойстик — и антенна повернётся. Чем сильнее отклонение, тем выше скорость. Отпустите — привод плавно остановится.

  • Возврат в ноль

    Команда AZ → 0 возвращает откалиброванную ось в нулевое положение.

  • Положение под контролем

    Абсолютный датчик отслеживает положение оси.

  • Плавный разгон и реверс

    Перед сменой направления двигатель останавливается.

Для удобства пилота, предусмотрено 3 рабочих положения пульта

  • Вертекальное положение
  • На встроеной подставке.
    Улол 45°
  • Горизонтальное положение
Продумано в деталях
Наклон EL - вручную

-41° ... +41°


11 положений Шаг 8.2°



Моторизирован только азимут (AZ)
Прямой совместимый
кабель cat 5e.

Разьем RJ-45/8P8C



Не подключать к сетевому
оборудованию.
Работает от блока питания или повербанка через type-c

Не обходимый профиль PD2.0/3.0, QC4.0 15В

Работает на зарядниках от DJI

Встроенного аккумулятора нет
Совместима с мачтами
диаметром от 18 мм —
крепление уже предусмотрено
Кабель можно аккуратно
закрепить на корпусе.
без лишних проблем.
Разрабатываем обвесы по запросам пользователей.
(линейка будет расширятся)

Защиты, которые помогают.

01

Рабочие пределы

После калибровки движение за допустимую границу блокируется.

02

Контроль подключения

При потере сигнала выносной части движение блокируется.

03

Контроль напряжения

Ниже 14 В запуск двигателя блокируется.

04

Старт только по команде

При включении привод самостоятельно не движется.

Характеристики

Скорость AZ

около 10,5°/с

Полный оборот

около 34 с

Размеры

100 × 155 × 330 мм

Крепление на мачту

диаметр от 18 мм

Дисплей

OLED, 128 × 64

Пульт

проводной, аналоговый джойстик

Масса выносной части

около 1,5 кг

Статическая нагрузка

до 5 кг*

* Допустимая нагрузка зависит от площади антенны, длины рычага и ветровых условий.
